=幾何公差と表面性状= ７．最大実体公差方式　　７－２　公差適用例（２）　（春日井金型）

７．最大実体公差方式

公差適用例（２）

２．要素が穴で公差値とデータムに最大実体公差がある場合

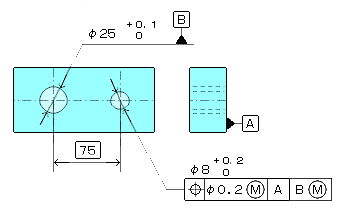

１）．図面例　　　

２）解釈

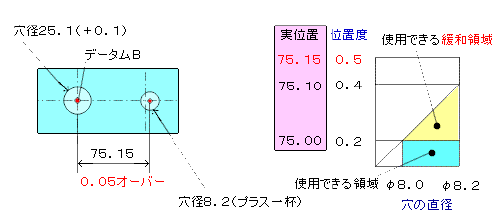

ａ）公差値（φ0．2）と右横の（まるＭ）を適用した場合下図は、穴ピッチ75 が75．15 なので、
公差値φ0．2　から外れＮＧとなる。

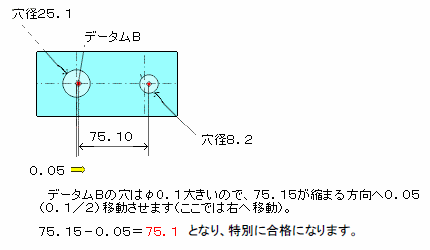

ｂ）公差値（φ0．2）と右横のまるＭと、さらにデータムＢの（まるＭ）を適用した場合

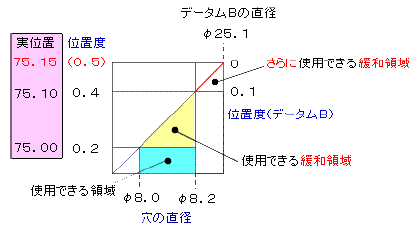

ｃ）動的公差線図

上記の説明は下記のような理屈になります。

※赤枠内がさらに使用できる緩和領域になります。
