=幾何公差と表面性状= ３．データムが意味するもの（春日井金型）

３．データムが意味するもの

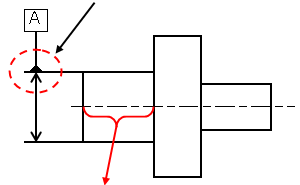

寸法線とデータム表記が合っている場合

対象となる領域は軸線あるいは中心平面

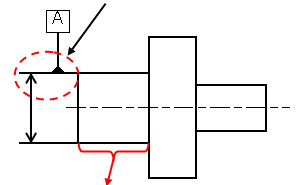

寸法線とデータム表記がずれている場合

対象となる領域は母線（円筒の場合は外周面）

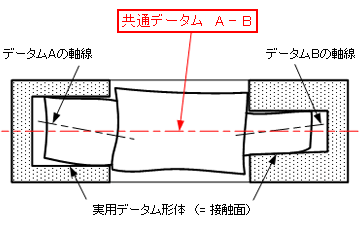

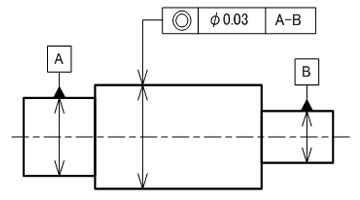

共通データム

単一形体にデータムを設定することが一般的ですが、2つの異なるデータムを1つの共通データムとする場合は、1つの枠の中にデータムの2つの文字をハイフンで結ぶ。
